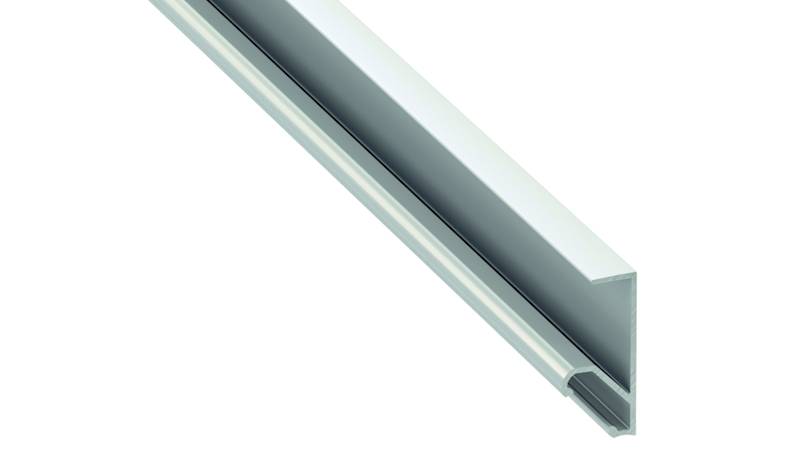

Profil aluminiowy surowy TYP Q18 3m

Wybór długości profilu znajduje się pod charakterystyką pozycji!

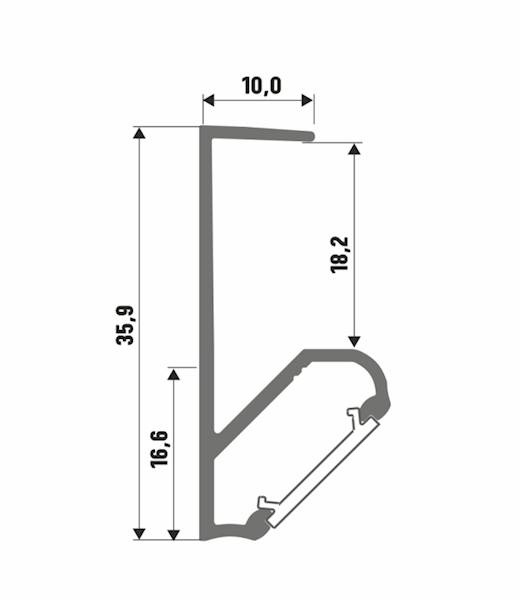

Profil Q18 to profil kątowy 45° do oświetlenia szaf, blatów. Przystosowany do montażu wzdłuż blatów o grubości 18 mm.

Szerokość taśmy LED:
do 12 mm

Wersje kolorystyczne:
- profil surowy,
- profil srebrny anodowany,
- profil czarny anodowany,
- profil inox anodowany,
- profil biały lakierowany (RAL9016)

Profil dostępny jest w standardowych odcinkach: 1000 mm, 2020 mm, 3000 mm.

Akcesoria do profilu aluminiowego Q18

KLOSZE:
- BASIC
* transparentny (PVC/PMMA/PC),
* mrożony (PVC/PMMA/PC),
* mleczny (PVC/PMMA/PC),
* frosted (PMMA),
* frosted mleczny (PMMA),
* lens 15 (PMMA),
* lens 30 (PMMA),
* black (PMMA)
Montowane na wcisk od góry profilu.

Schematy instalacji

1

Instrukcja montażu profilu Q18 z kloszem BASIC za pomocą taśmy dwustronnej

2

Efekt końcowy montażu profilu Q18 z kloszem BASIC za pomocą taśmy dwustronnej

3

Instrukcja montażu profilu Q18 z kloszem BASIC z dodatkiem kleju montażowego

4

Efekt końcowy montażu profilu Q18 z kloszem BASIC z dodatkiem kleju montażowego

5

Sposób łączenia profili Q18 z kloszem BASIC z półką

6

Schemat przeprowadzenia przewodu zasilającego wraz ze złożeniem systemu oświetleniowego z wykorzystaniem profilu Q18, taśmy LED i klosza Basic

7

Schemat złożeniem systemu oświetleniowego z wykorzystaniem profilu Q18, (2) taśmy LED, (1) klosza Basic i (3) dwustronnej taśmy montażowej
