Charakterystyka:

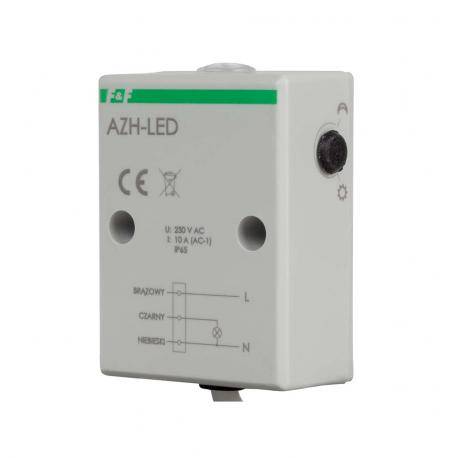

Automat zmierzchowy AZH-S 230 V

Zasilanie:                        230 V
Maksymalne obciążenie: 16 A
Montaż:                           natynkowy

Sonda zewnętrzna Ø 10 mm w komplecie

Działanie:

Sondę zewnętrzną włącznika zmierzchowego umieścić w miejscu o stałym dostępie naturalnego światła dziennego, które zmianami swej intensywności będzie powodować załączanie i wyłączanie oświetlenia. Pora załączenia oświetlenia może być ustawiona przez użytkownika potencjometrem. Obrót w stronę "księżyca" - załączy później, obrót w stronę "słoneczka" - załączy wcześniej. Włącznik zmierzchowy AZH-S posiada układ opóźniający załączenie i wyłączenie oświetlenia, niwelując w ten sposób wpływ zakłóceń (np. wyładowań atmosferycznych)  na pracę automatu.

Praktyczne porady:

Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom . Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.

Poprawność montażu
Należy zwrócić uwagę aby załączane źródło światła nie oświetlało czujnika automatu zmierzchowego. W przeciwnym wypadku prowadzić to może do przypadkowych załączeń i wyłączeń źródła światła.

Kontrola działania
W przypadku kontroli działania automatu całą sondę szczelnie przykryć, np. pudełkiem tekturowym lub ciemną, grubą tkaniną. Zakrycie tylko "oczka" sondy, np. palcem jest niewystarczające,gdyż natężenie światła słonecznego jest bardzo silne i przenika do fotoelementu przez plastikową obudowę i ludzkie ciało.

Przedłużanie przewodów sondy
W przypadku konieczności przedłużenia przewodu zewnętrznej sondy należy zastosować przewód dwużyłowy o przekroju nie mniejszym niż 0,5 mm2 i długości nie większej niż 10 m.

Prowadzenie przewodów
Nie należy prowadzić przewodu zewnętrznej sondy równolegle do przewodów zasilających, np. w jednej rurce.

Obciążalność styków przekazników:

Oznaczenia na urządzeniach
Wartość obciążenia styku podane na urządzeniu odnosi się do odbiorników rezystancyjnych. Dla tego typu bezindukcyjnych odbiorników parametr współczynnika mocy wynosi 1 (cosØ=1).
Załączanie obciążeń o charakterze indukcyjnym lub pojemnościowym (np. silniki, zasilacze impulsowe, itp.) prowadzi do znaczącego skrócenia trwałości styków. Np. obciążenie, dla którego cosØ=0.5 powoduje skrócenie żywotności (liczby cykli załączeń) o 20%, a dla cosØ=0,25 nawet o 50%.


Tabela obciążalności styków
W zależności od charakteru  podłączonego odbiornika styk można obciążyć następującymi wartościami:

ŹRÓDŁA ŚWIATŁA



CHARAKTER OBCIĄZENIA ODBIORNIKÓW

Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to lamp LED, lamp energooszczędnych ESL, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.

Dobierając maksymalne obciążenie dla danego typu przekaźnika należy uwzględnić:
