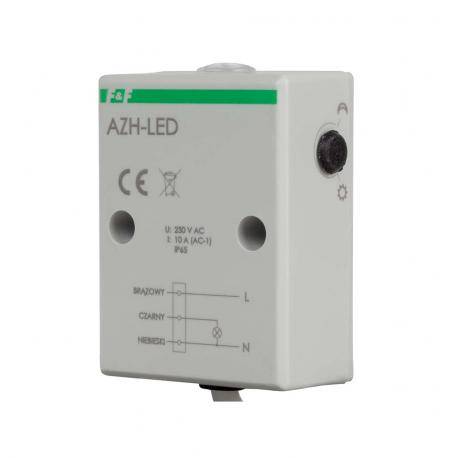

Automat zmierzchowy AZH-LED 230 V
Cena brutto:
Cena netto: 98,53 zł
Charakterystyka:
Automat zmierzchowy AZH-LED 230
V
Zasilanie:
230
V
Maksymalne obciążenie: 10 A
Element
światłoczuły: wbudowany
Obudowa:
hermetyczna
Montaż:
natynkowy
Automat zmierzchowy
AZH-LED służy do sterowania źródłami światła LED lub innymi
odbiornikami energii, które generują silne udary prądowe w momencie
załączenia.
AZH-LED jest automatem zmierzchowym z
wbudowanym czujnikiem światła, zamkniętym w hermetycznej
obudowie i specjalnie przystosowanym do załączania
oświetlenia LED. Dzięki zastosowaniu elementu przełączającego,
gwarantującego poprawną pracę przy impulsach prądowych do 160 A /20 ms oraz
dodatkowym elementom odpowiedzialnym za gaszenie przepięć,
automat zmierzchowy AZH-LED z powodzeniem
poradzi sobie z załączeniem i wyłączeniem oświetlenia LED, które, pomimo swojej
energooszczędności, generuje silne udary prądowe w momencie załączenia. Udary
te niszczą klasyczne przekaźniki.
Działanie:
Automat
zmierzchowy umieścić w miejscu o stałym dostępie naturalnego światła
dziennego, które zmianami swej intensywności będzie powodować załączanie i
wyłączanie oświetlenia. Pora załączenia
oświetlenia może być ustawiona przez
użytkownika potencjometrem. Obrót w stronę "księżyca" – załączy później, obrót
w stronę "słoneczka" – załączy wcześniej. Automat zmierzchowy
AZH-LED posiada układ opóźniający załączenie i wyłączenie oświetlenia, niwelując
w ten sposób wpływ zakłóceń (np. wyładowań atmosferycznych) na pracę
automatu.
Tabela
mocy:
Maksymalne obciążenie: 10 A
Element światłoczuły: wbudowany
Obudowa: hermetyczna
Montaż: natynkowy
Automat zmierzchowy AZH-LED służy do sterowania źródłami światła LED lub innymi odbiornikami energii, które generują silne udary prądowe w momencie załączenia.
AZH-LED jest automatem zmierzchowym z wbudowanym czujnikiem światła, zamkniętym w hermetycznej obudowie i specjalnie przystosowanym do załączania oświetlenia LED. Dzięki zastosowaniu elementu przełączającego, gwarantującego poprawną pracę przy impulsach prądowych do 160 A /20 ms oraz dodatkowym elementom odpowiedzialnym za gaszenie przepięć, automat zmierzchowy AZH-LED z powodzeniem poradzi sobie z załączeniem i wyłączeniem oświetlenia LED, które, pomimo swojej energooszczędności, generuje silne udary prądowe w momencie załączenia. Udary te niszczą klasyczne przekaźniki.
Działanie:
Automat
zmierzchowy umieścić w miejscu o stałym dostępie naturalnego światła
dziennego, które zmianami swej intensywności będzie powodować załączanie i
wyłączanie oświetlenia. Pora załączenia
oświetlenia może być ustawiona przez
użytkownika potencjometrem. Obrót w stronę "księżyca" – załączy później, obrót
w stronę "słoneczka" – załączy wcześniej. Automat zmierzchowy
AZH-LED posiada układ opóźniający załączenie i wyłączenie oświetlenia, niwelując
w ten sposób wpływ zakłóceń (np. wyładowań atmosferycznych) na pracę
automatu.
Tabela mocy:
Praktyczne
porady:
Maksymalny
prąd obciążenia
Prąd styku podany w danych technicznych jest
wartością maksymalną i może podlegać ograniczeniom. Jeśli z przedstawionych
informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się
stosować zewnętrzny element przełączający (np. stycznik) przystosowany do
przełączania dużych prądów udarowych.
Poprawność montażu
Należy zwrócić uwagę
aby załączane źródło światła nie oświetlało czujnika automatu zmierzchowego. W
przeciwnym wypadku prowadzić to może do przypadkowych załączeń i wyłączeń
źródła światła.
Kontrola działania
W przypadku kontroli działania automatu cały
automat szczelnie przykryć, np. pudełkiem tekturowym lub ciemną, grubą
tkaniną. Zakrycie tylko "oczka" sondy, np. palcem jest niewystarczające,gdyż
natężenie światła słonecznego jest bardzo silne i przenika do fotoelementu
przez plastikową obudowę i ludzkie ciało.
Obciążalność styków
przekaźników:
Praktyczne porady:
Maksymalny
prąd obciążenia
Prąd styku podany w danych technicznych jest
wartością maksymalną i może podlegać ograniczeniom. Jeśli z przedstawionych
informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się
stosować zewnętrzny element przełączający (np. stycznik) przystosowany do
przełączania dużych prądów udarowych.
Poprawność montażu
Należy zwrócić uwagę
aby załączane źródło światła nie oświetlało czujnika automatu zmierzchowego. W
przeciwnym wypadku prowadzić to może do przypadkowych załączeń i wyłączeń
źródła światła.
Kontrola działania
W przypadku kontroli działania automatu cały
automat szczelnie przykryć, np. pudełkiem tekturowym lub ciemną, grubą
tkaniną. Zakrycie tylko "oczka" sondy, np. palcem jest niewystarczające,gdyż
natężenie światła słonecznego jest bardzo silne i przenika do fotoelementu
przez plastikową obudowę i ludzkie ciało.
Obciążalność styków przekaźników:
Oznaczenia na urządzeniach
Wartość obciążenia
styku podane na urządzeniu odnosi się do odbiorników rezystancyjnych. Dla tego
typu bezindukcyjnych odbiorników parametr współczynnika mocy wynosi 1
(cosØ=1).
Załączanie obciążeń o charakterze indukcyjnym lub pojemnościowym
(np. silniki, zasilacze impulsowe, itp.) prowadzi do znaczącego skrócenia
trwałości styków. Np. obciążenie, dla którego cosØ=0.5 powoduje skrócenie
żywotności (liczby cykli załączeń) o 20%, a dla cosØ=0,25 nawet o
50%.
Tabela obciążalności styków
W zależności od
charakteru podłączonego odbiornika styk można obciążyć następującymi
wartościami:
ŹRÓDŁA ŚWIATŁA
CHARAKTER OBCIĄZENIA ODBIORNIKÓW
Powyższe dane mają charakter orientacyjny i w
dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie
dotyczy to lamp LED, lamp energooszczędnych ESL, transformatorów
elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz
warunków pracy.
Dobierając maksymalne obciążenie dla danego typu
przekaźnika należy uwzględnić:
| Żarówki | Rezystancja zimnej żarówki jest zwykle przynajmniej 10-12 razy mniejsza niż rezystancja pracującej żarówki. Na przykład zimna żarówka 230V/100 W ma rezystancję ok. 40 Ω co oznacza że w najbardziej niekorzystnym przypadku w momencie załączenia przez przynajmniej kilka milisekund płynie przez nią prąd o wartości ok. 5,5 A, który po rozgrzaniu żarówki maleje do znamionowej wartości ok. 0,4 A. |
| Halogeny | Podobnie jak w przypadku zwykłej żarówki rezystancja zimniej żarówki halogenowej jest 16-20 razy mniejsza od rezystancji pracującej żarówki. Oznacza to że dla żarówki 230V/100 W w momencie załączenia żarówki może popłynąć prąd o wartości 6.5-8 A. |
| Silnik indukcyjny 1-fazowy (np. pompa) | Prąd rozruchowy silnika może wynieść do 5-10-krotności prądu znamionowego. Dodatkowo silniki takie wyposażone są w dodatkowe kondensatory rozruchowe które jeszcze mogą zwiększyć wartość prądu rozruchowego. |
| Zasilacz impulsowy (np. do oświetlenia LED) | Zasilacze impulsowe znajdują się na wyposażeniu coraz większej ilości urządzeń elektrycznych, w tym między innymi w żarówkach LED, żarówkach energooszczędnych, sterownikach świetlówek. Jest to jednocześnie najgorszy możliwy typ obciążenia. Wynika to z faktu że na wejściu takich zasilaczy znajdują się kondensatory które w momencie załączenia zasilania stanowią praktycznie zwarcie – przez czas kilku milisekund mogą płynąć tam prądy o wartościach 100-200-krotnie wyższych niż znamionowe prądy takiego zasilacza. |
